SOLIDWORKS齒輪怎么畫
SOLIDWORKS怎么畫齒輪
此次的例子為齒輪的繪制過程，繪制齒輪的模數為：m=2mm、齒數為：z=40mm、通過計算公式分別為分度圓直徑、齒頂圓直徑、齒根圓直徑。
通過公式計算可得：d=80mm、da=84mm、df=75mm。

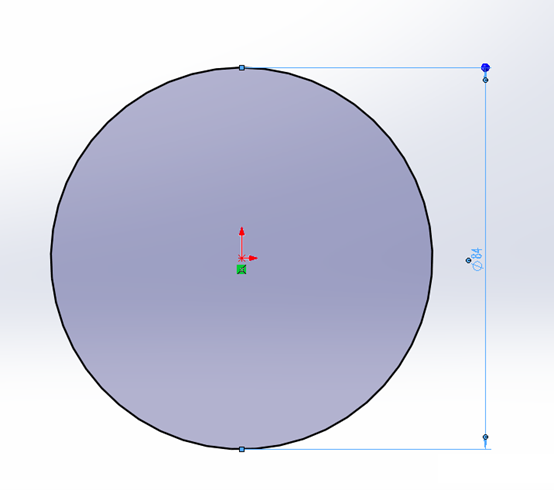

1.選擇前視基準面->繪制齒頂圓的圓形

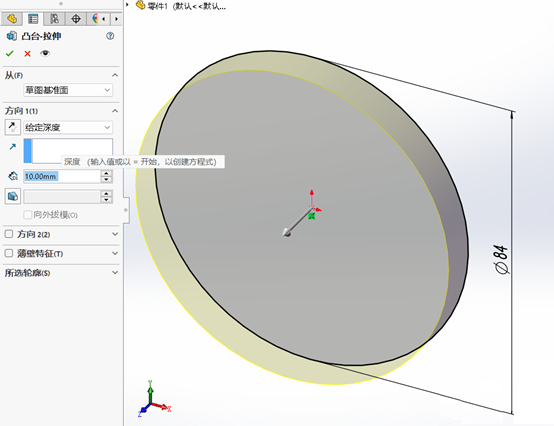

2.選擇特征->凸臺拉伸->拉伸深度為10mm

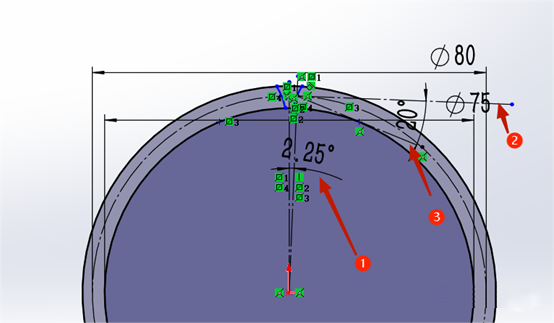

3.繪制如圖所示的草圖
(1)繪制角度需要通過360/z/4計算（z為齒輪的齒數）
(2)為與分度圓相切的一條構造線
(3)由于齒輪的壓力角為20°所以需要繪制一條與（2）夾角為20°的直線
此時（3）與齒輪的分度圓有兩個交點，繪制圓心在此直線上的圓，且圓過這兩個交點
利用剪裁功能剪掉多余的部分線條

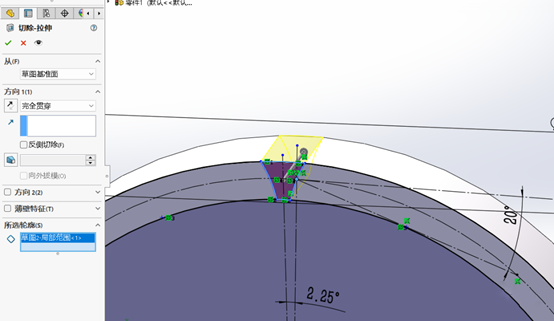

4.選擇特征->切除拉伸：方式為完全貫穿

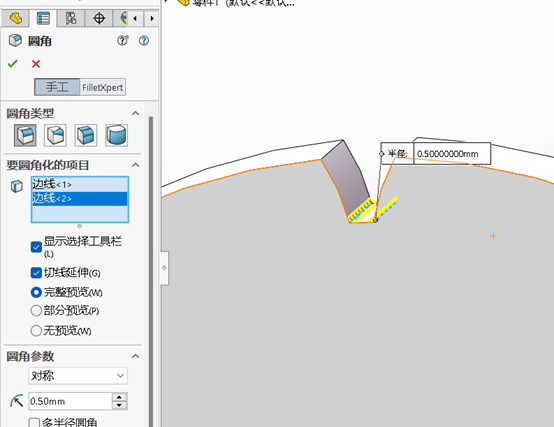

5.選擇特征->圓角：設置圓角半徑為0.5mm

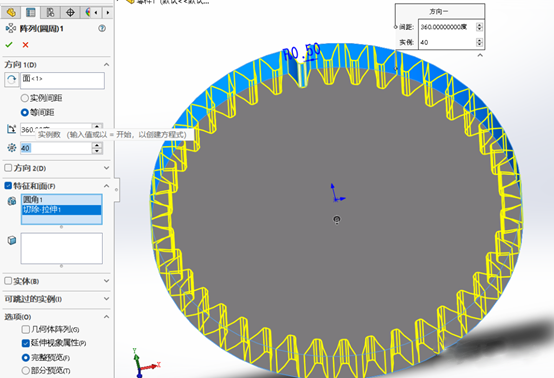

6.選擇特征->圓周陣列->設置陣列個數為齒數40個

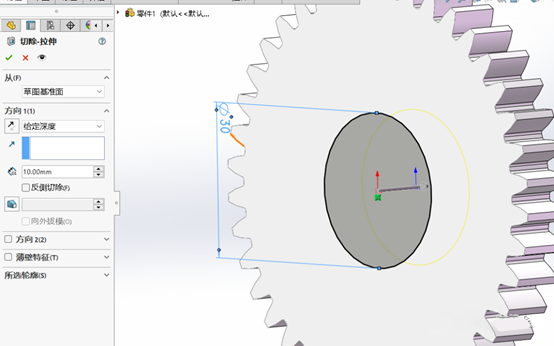

7.繪制圓形并拉伸切除

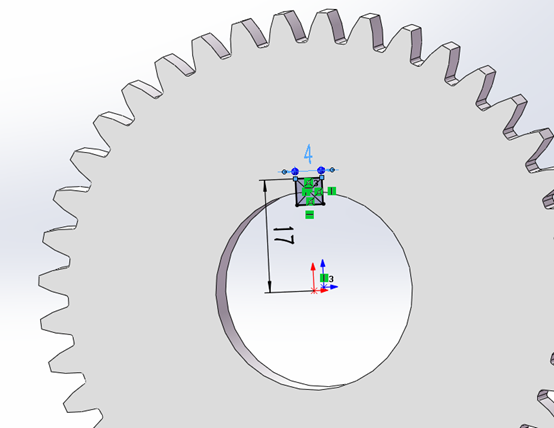

8.繪制如圖所示的草圖

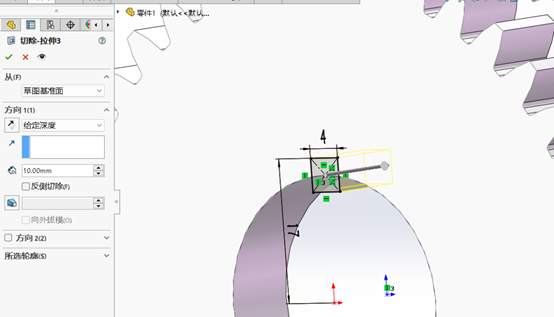

9.選擇特征->拉伸切除：完全貫穿
10.對繪制好的圖形利用photoview360渲染
