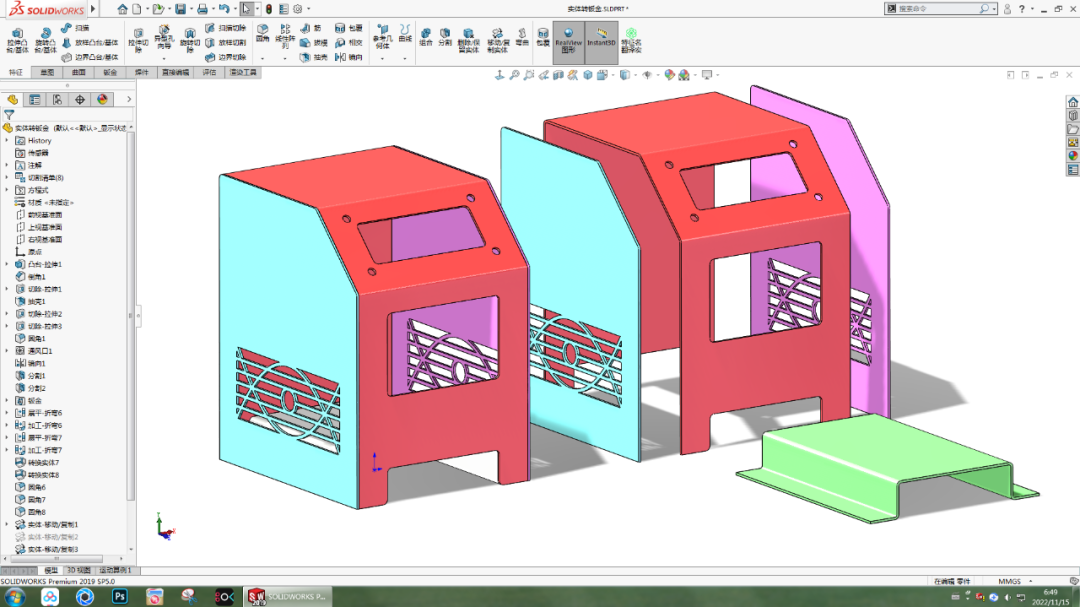

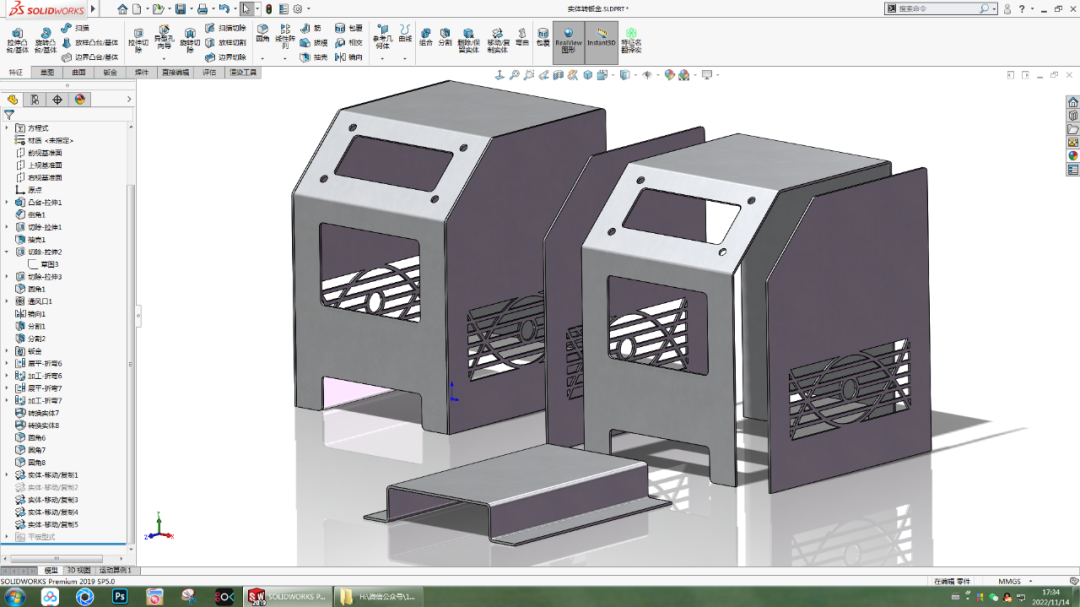

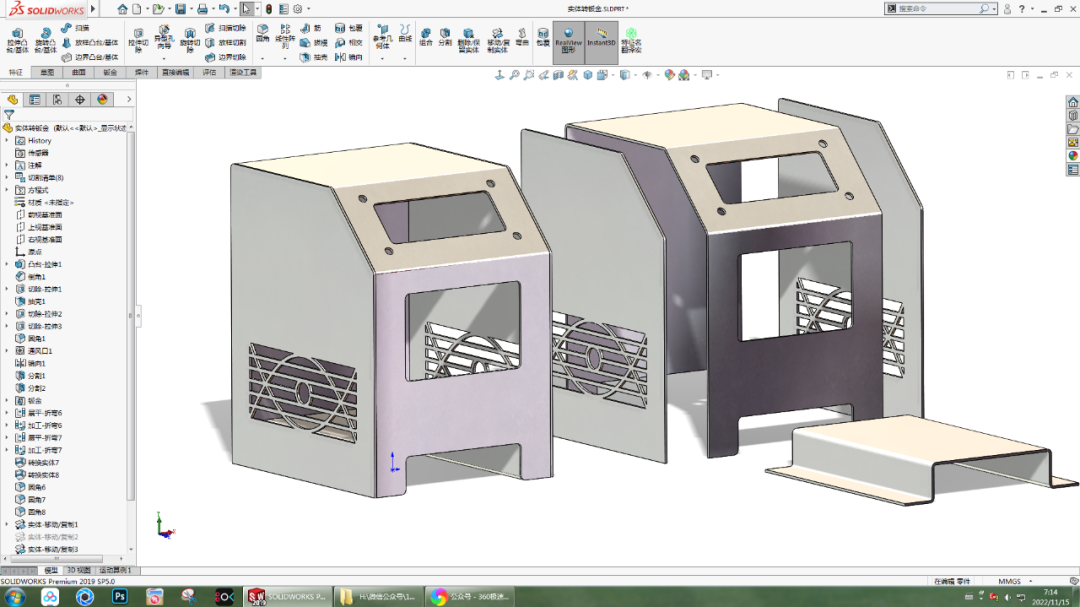

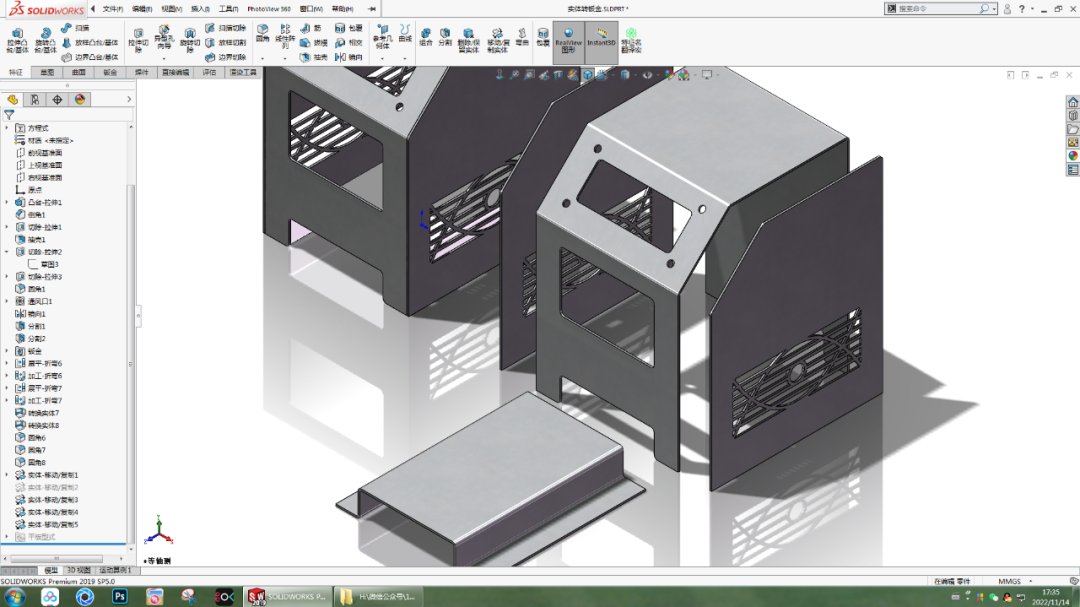

SOLIDWORKS鈑金設計-用SolidWorks把立方體轉換成鈑金機箱
建模步驟

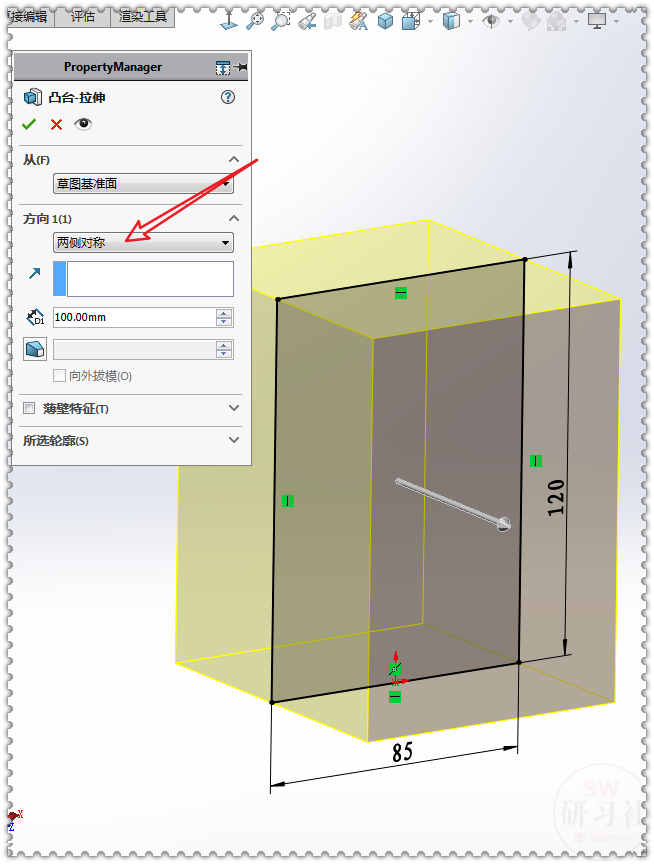

1.【拉伸凸臺】-【前視基準面】畫矩形：120×85 ；兩側對稱：100 。

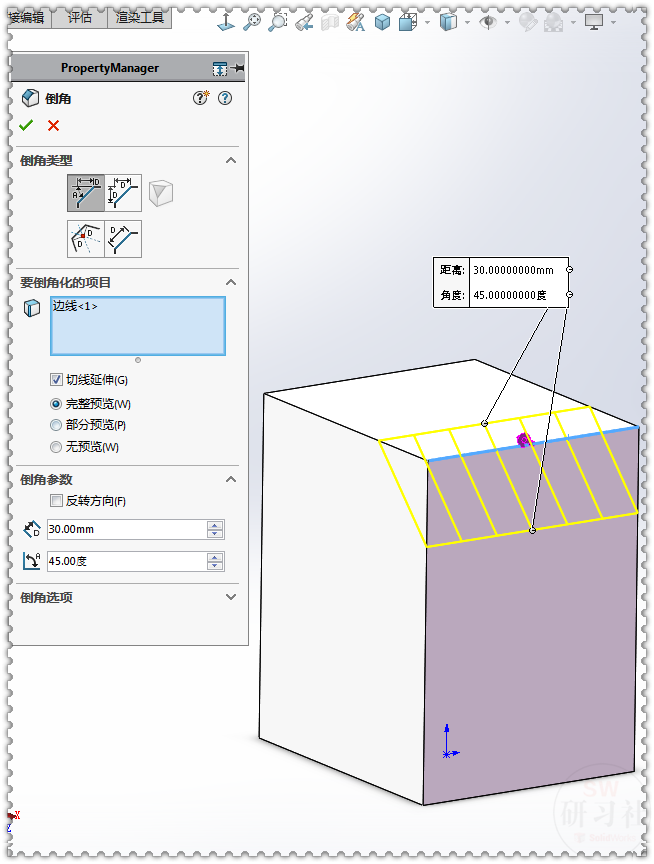

2.【倒角】30×45° 。

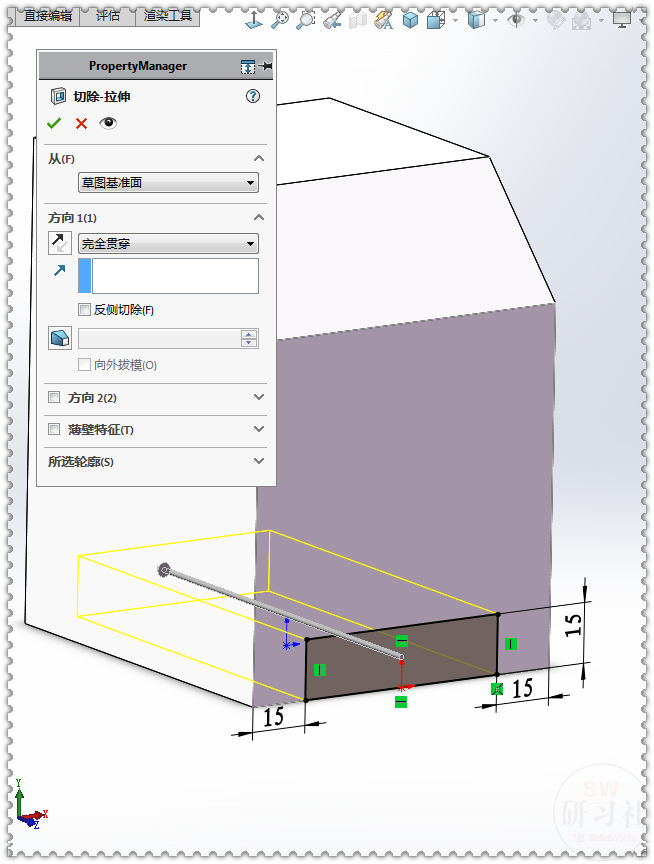

3.【拉伸切除】在實體面畫矩形，完全貫穿。

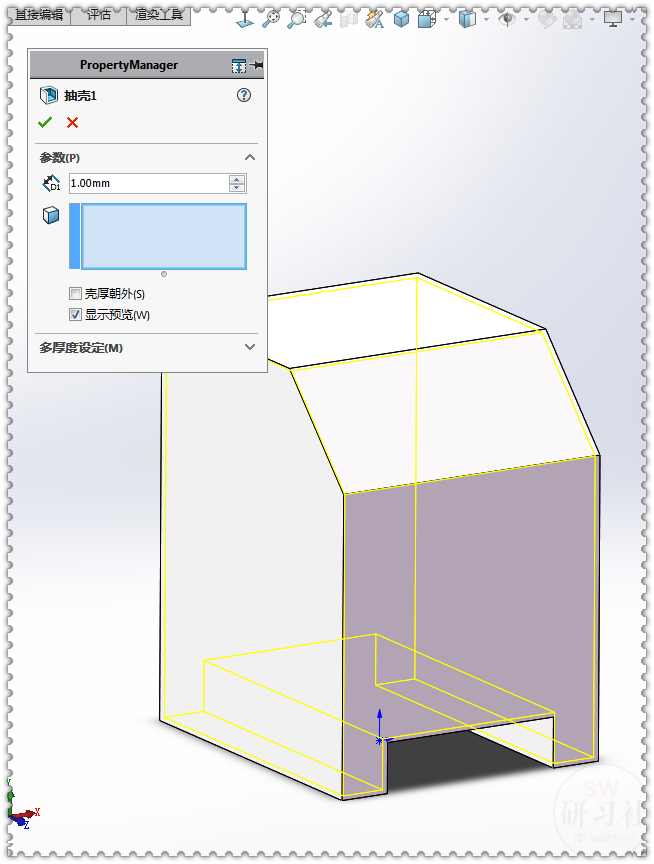

4.【抽殼】厚度：1 。（不選擇任何面）
5.【剖視圖】。

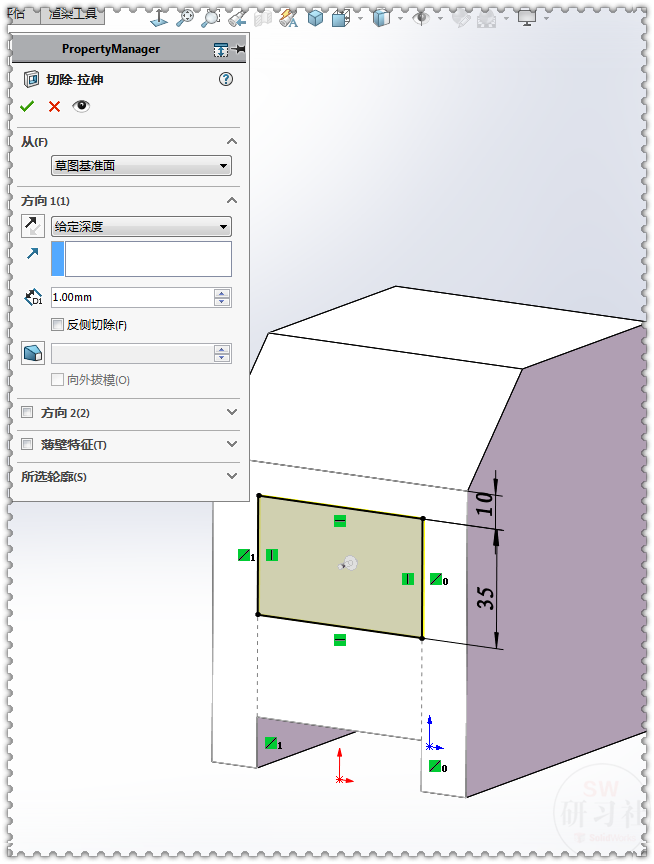

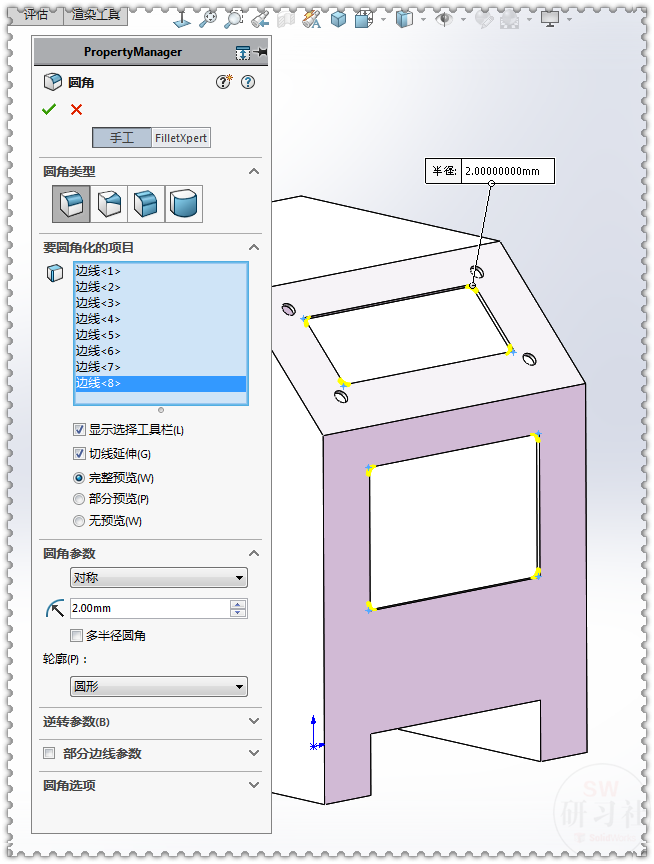

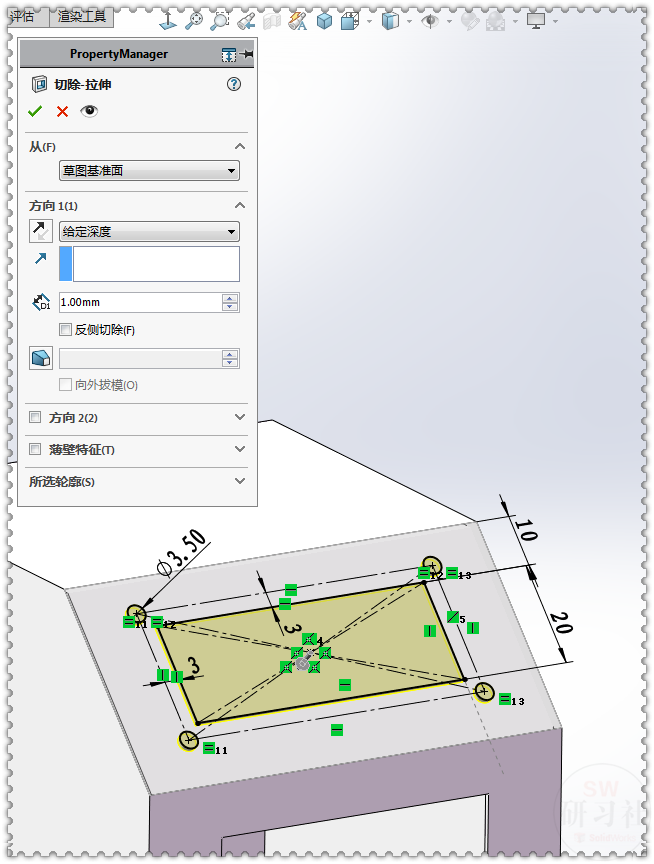

6.【拉伸切除】給定深度：1 。（與下方邊線添加：共線幾何關系）
7.【拉伸切除】寬度和下方相同，添加：共線。
8.【圓角】半徑：2 。

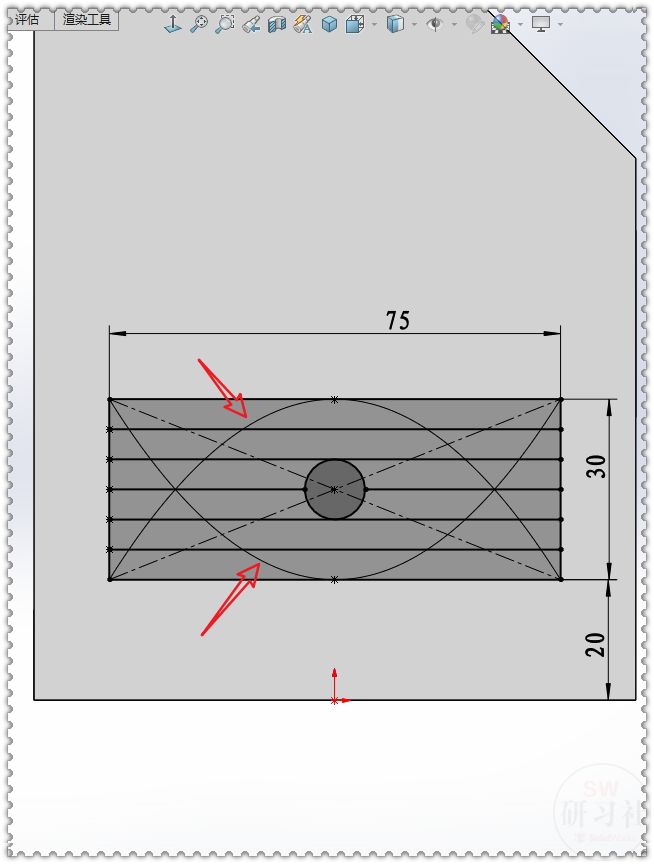

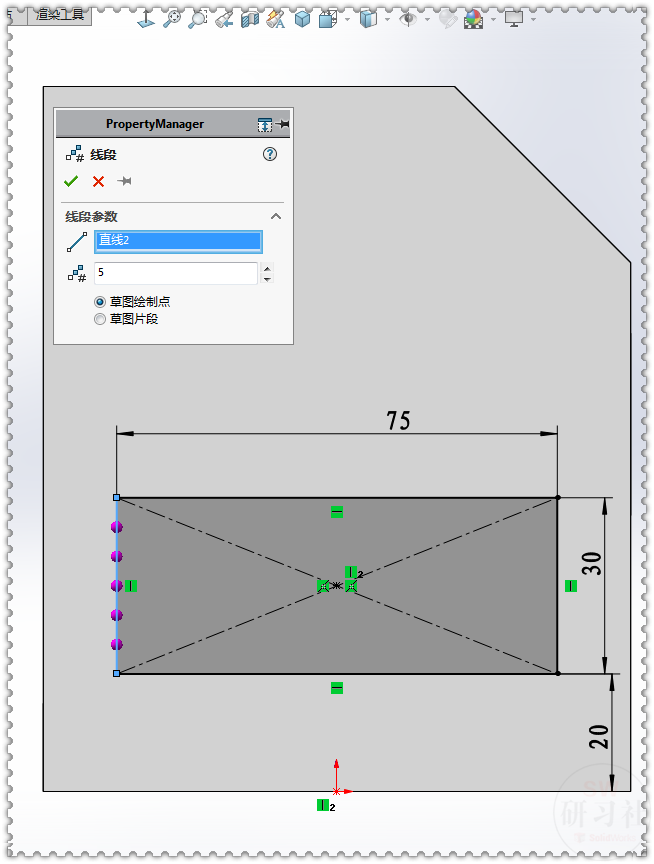

9.在實體側面畫矩形，【線段】草圖繪制點：5個。
9-1.畫直線+圓角+兩根樣條曲線。（圓與直線相切）

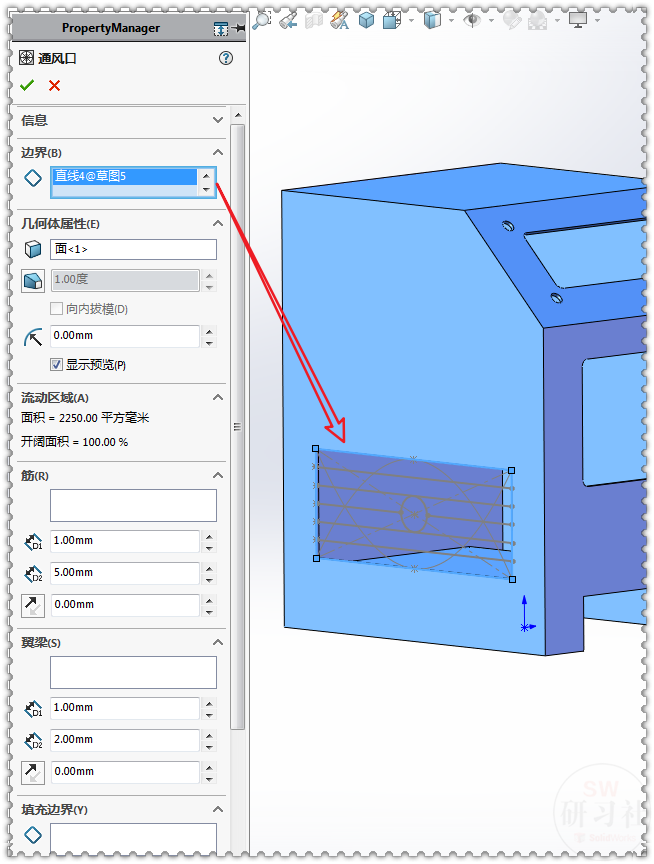

10.【通風口】邊界：外側矩形的4根直線。

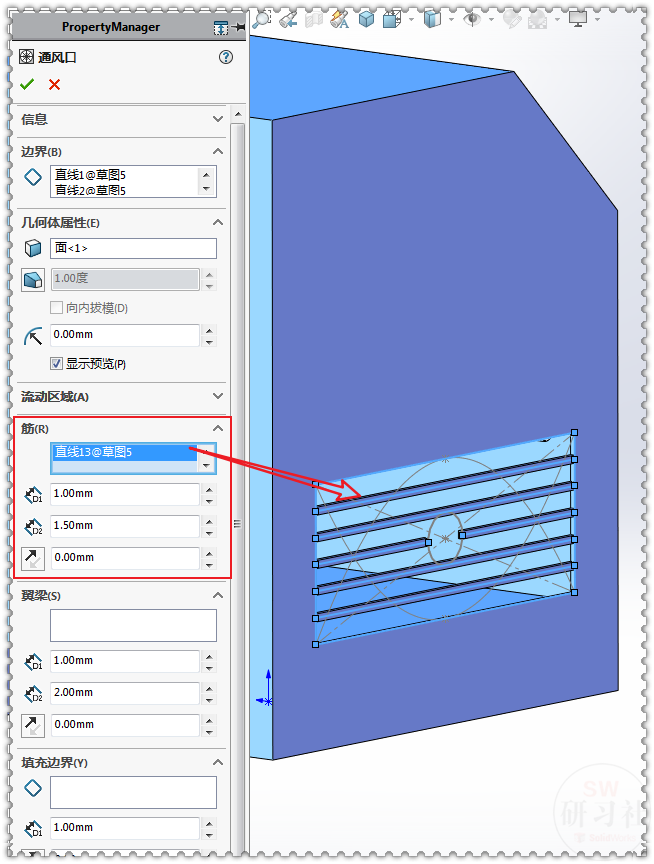

10-1.筋：6根直線；寬度：1.5 。

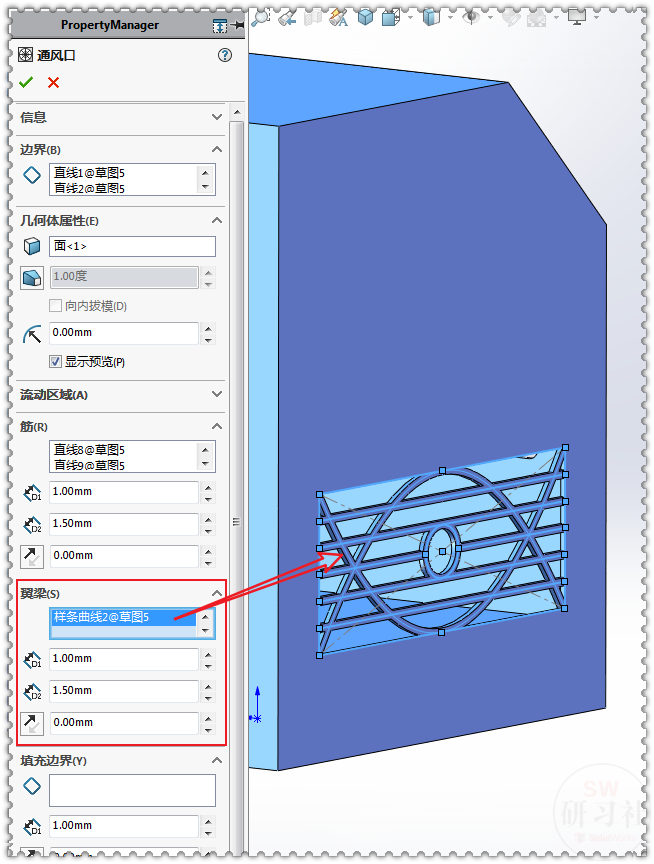

10-2.翼梁：圓+2個樣條曲線；寬度：1.5 。

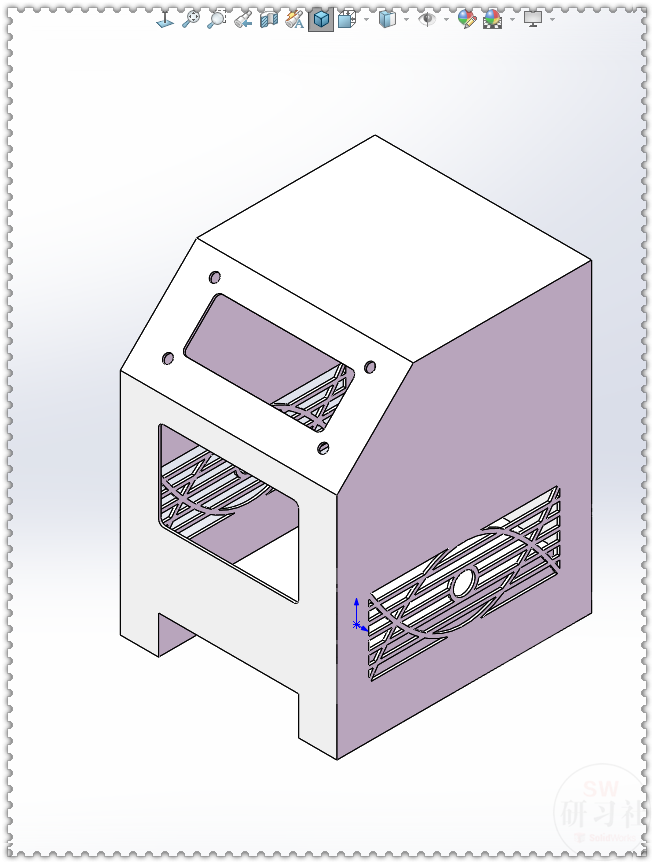

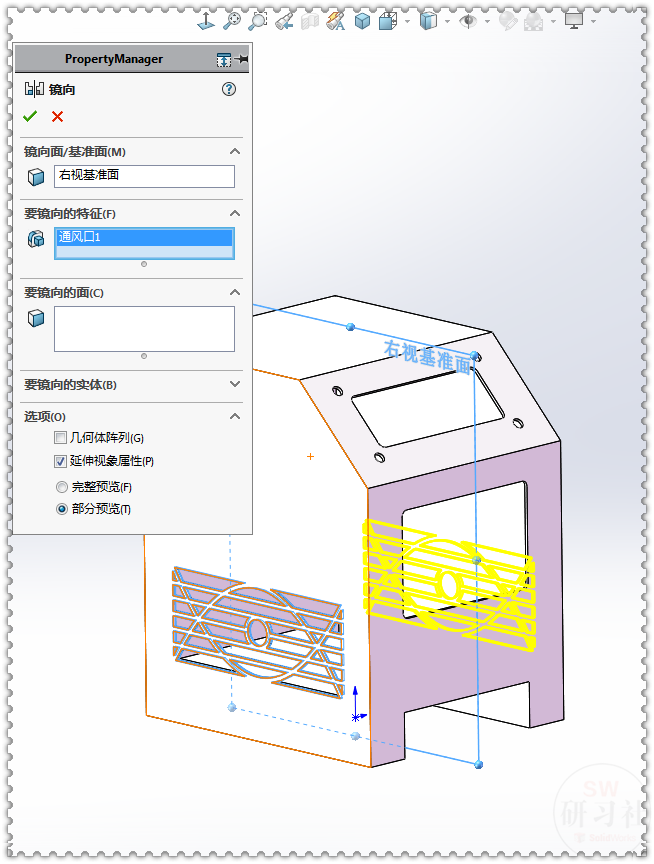

11.【鏡像】通風口特征。

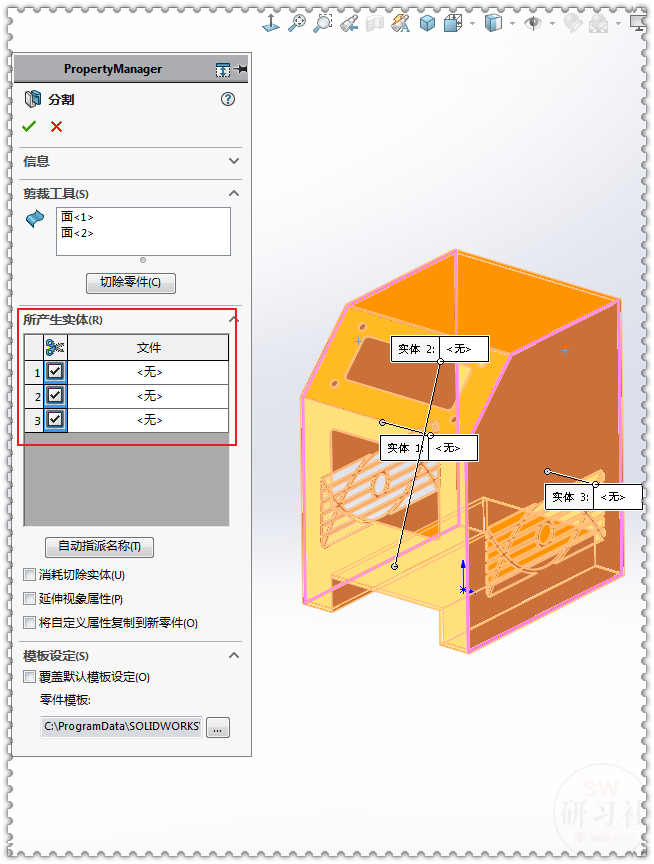

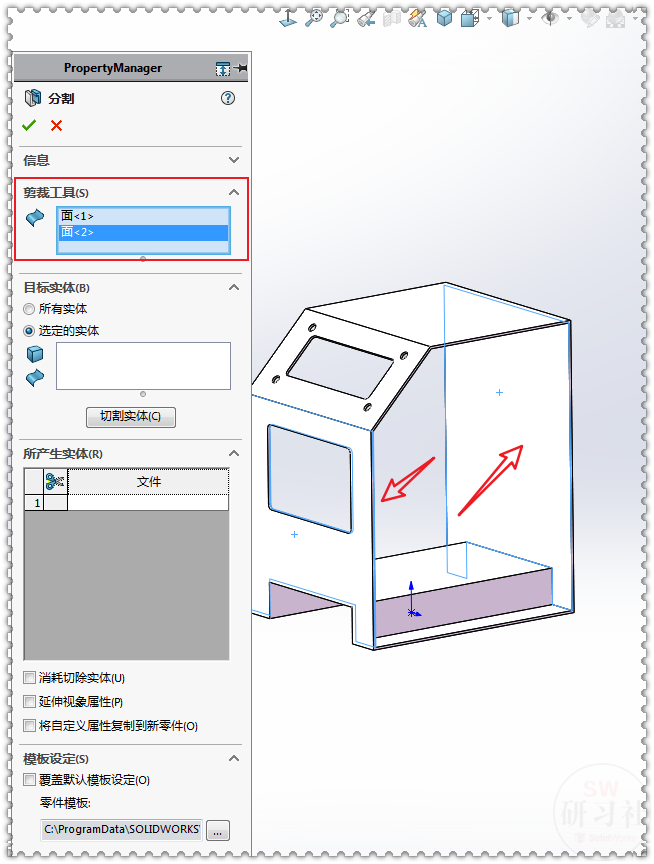

12.【分割】剪裁工具：兩個內側面。
12-1.選中三個實體。

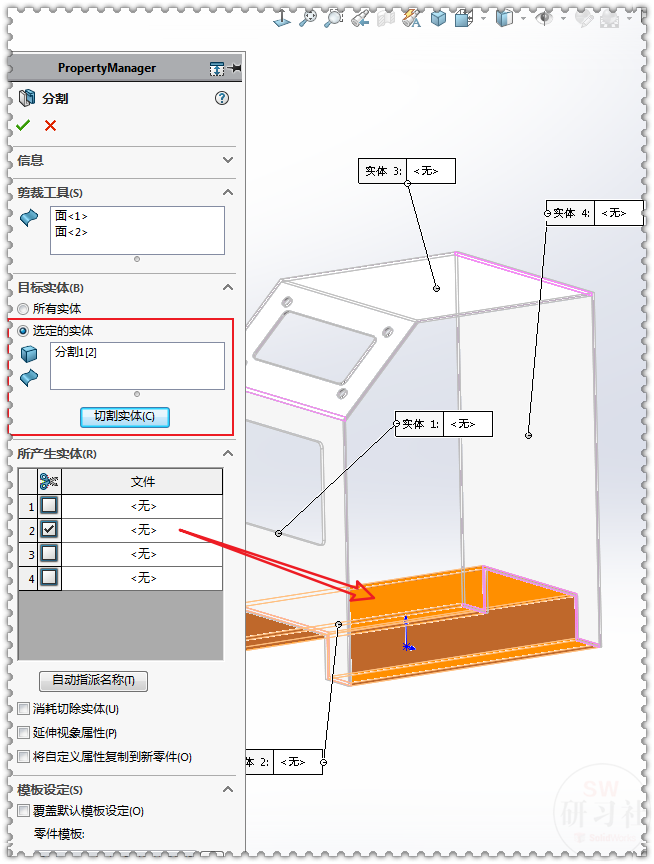

13.【分割】剪裁工具：兩個內側面。（隱藏兩側的實體）
13-1.所產生的實體，只選擇底部實體。

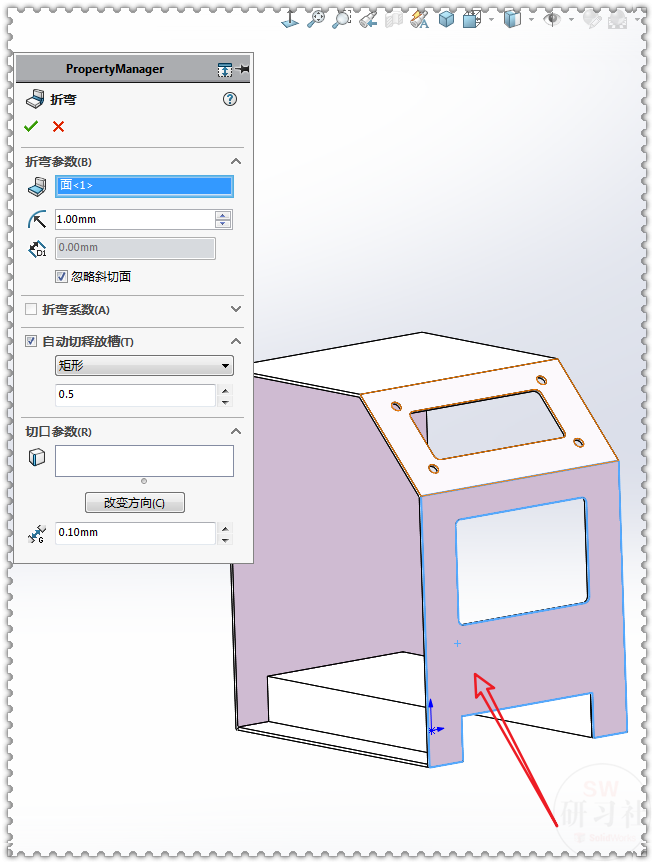

14.【插入折彎】固定面：藍色面；折彎半徑：1 。

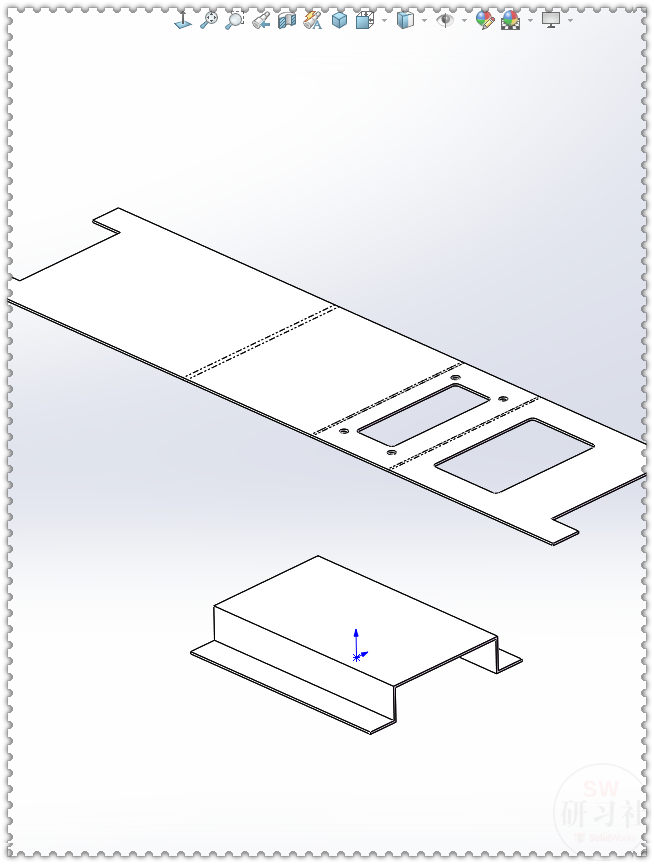

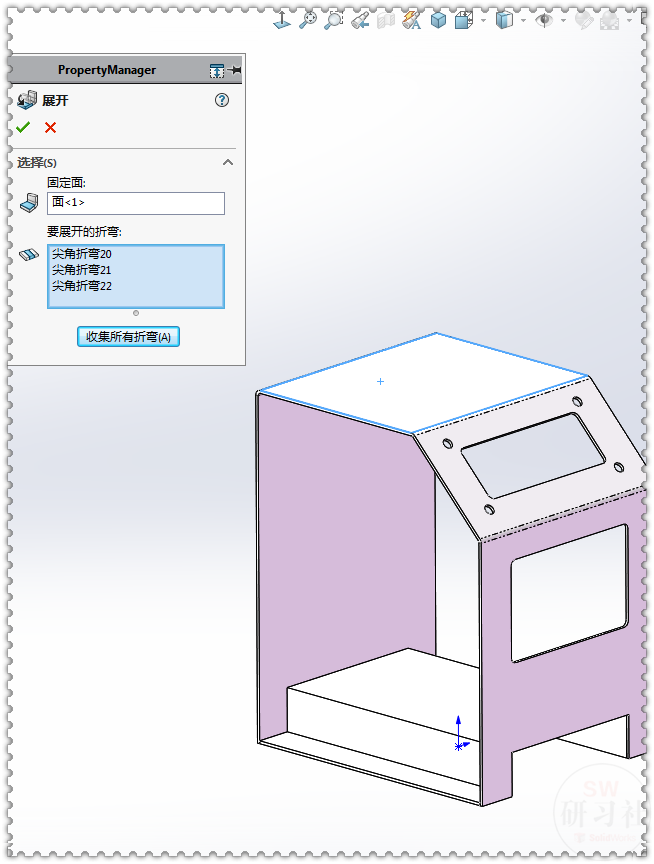

15.【展開】固定面：頂面；收集所有折彎。

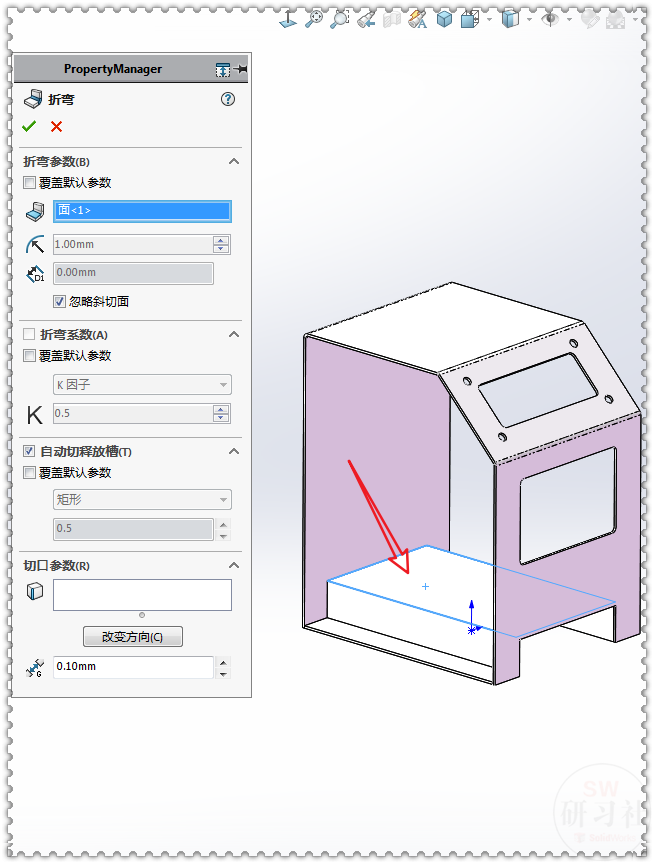

16.【插入折彎】固定面：下方實體的頂面 。
17.【展開】。

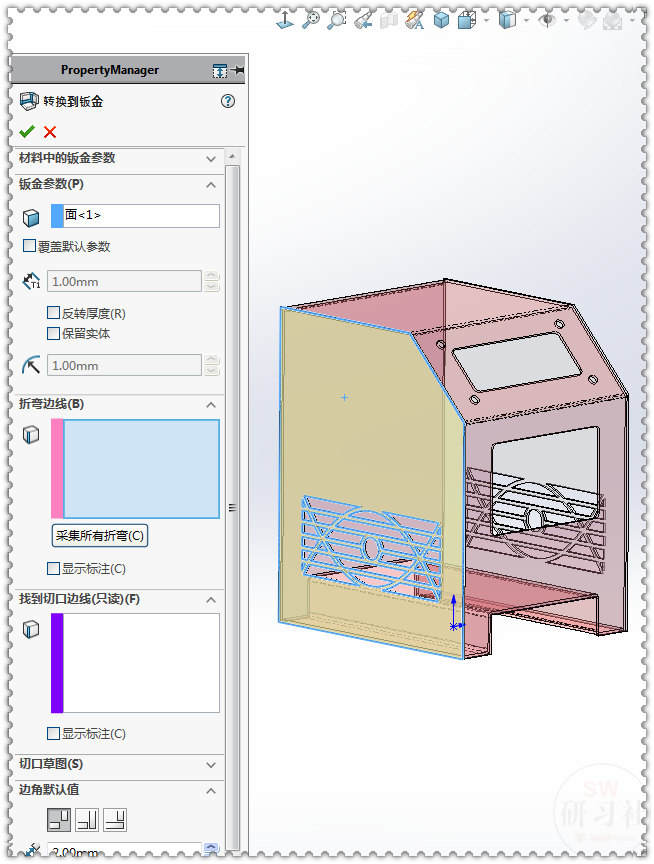

18.【轉換到鈑金】選擇側面實體。（另一側相同）

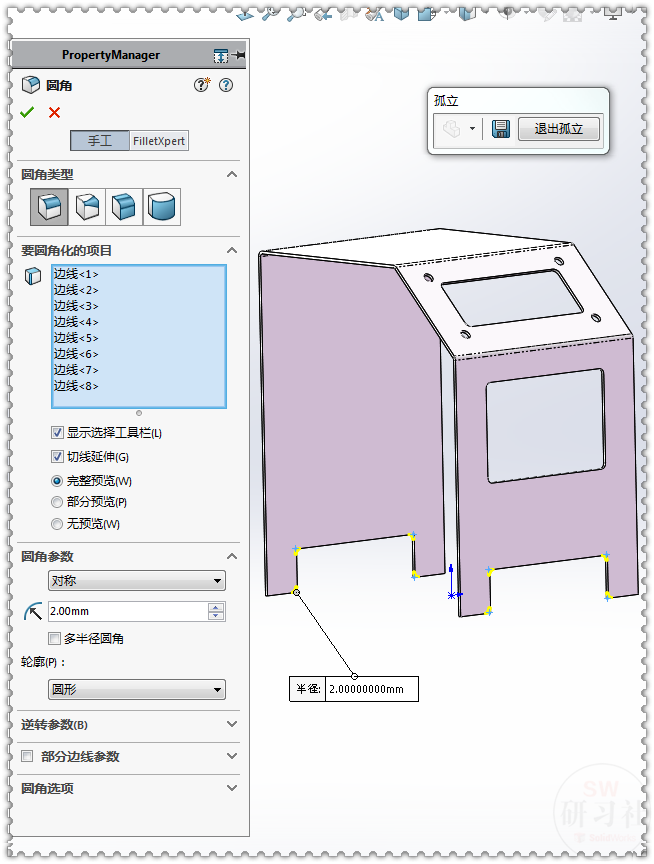

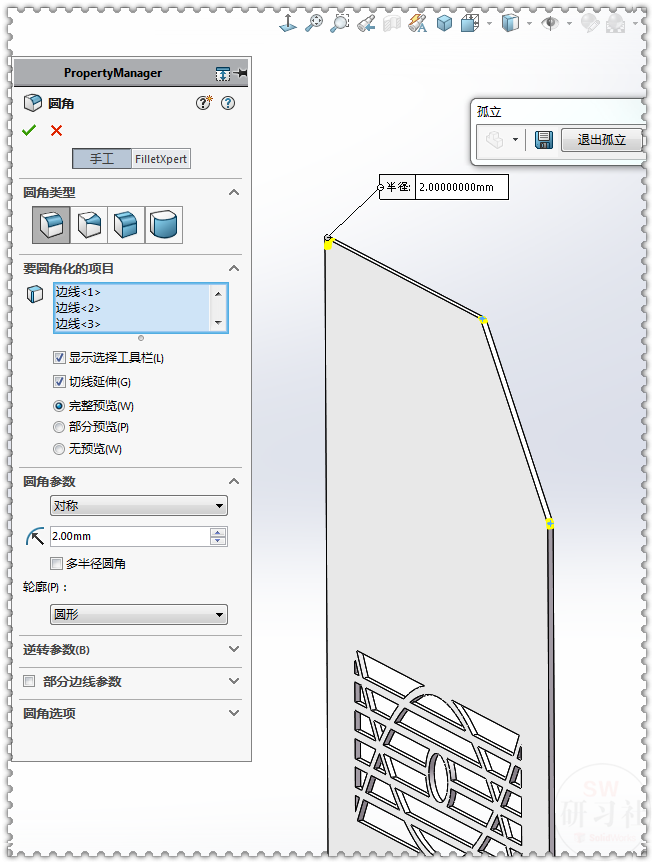

19.【圓角】半徑：2 。
20.【圓角】半徑：2 。

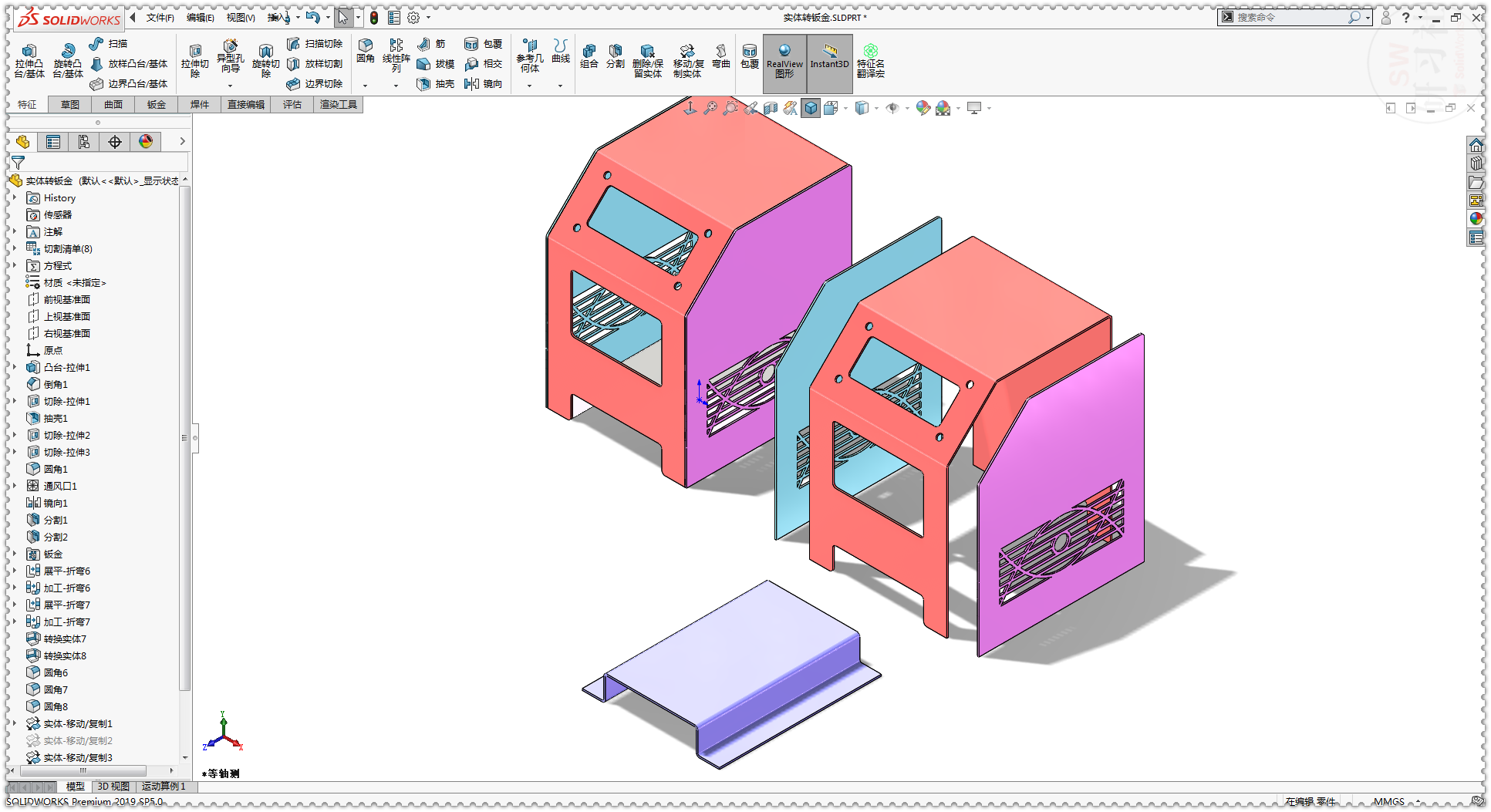

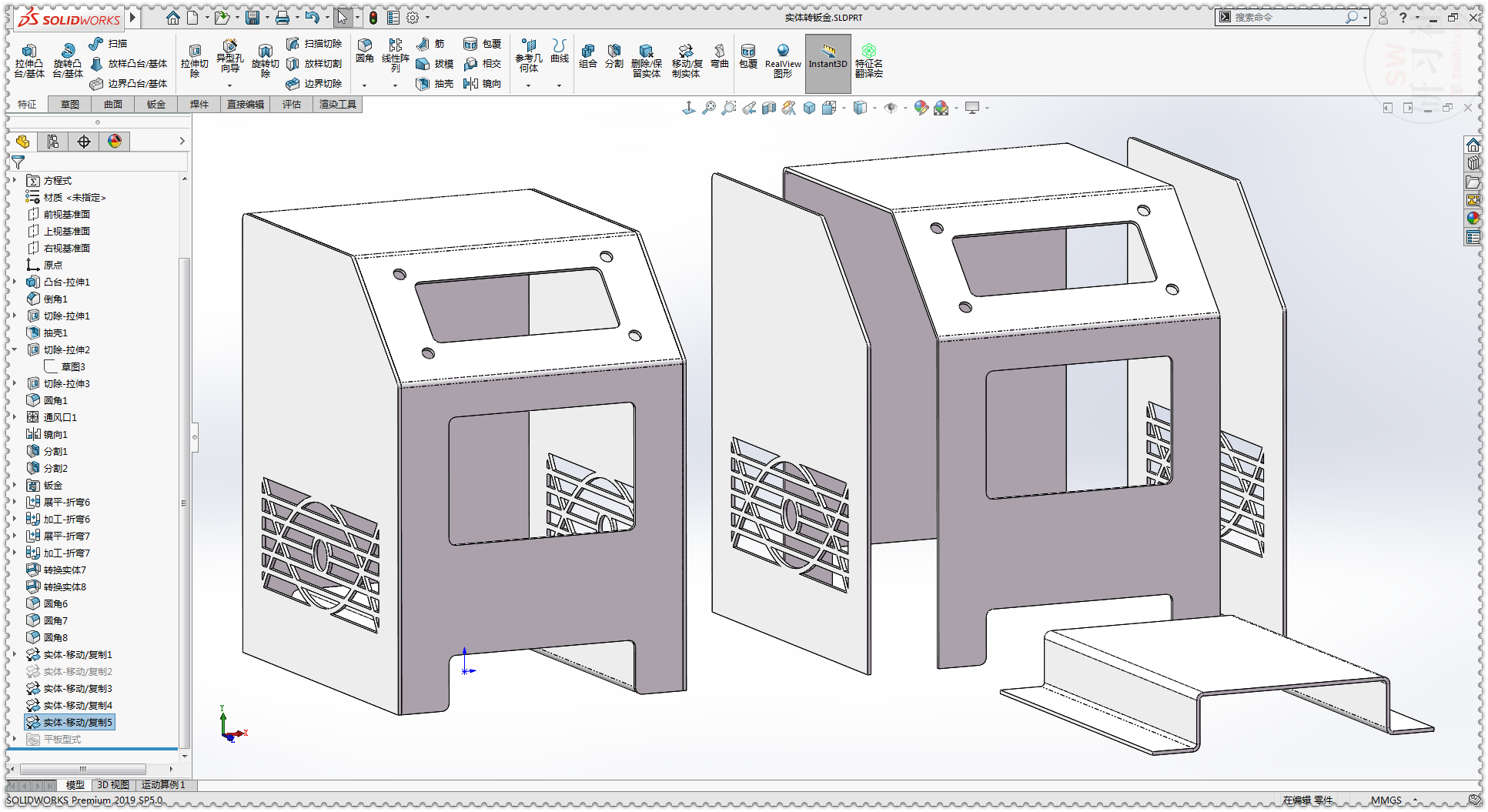

21.完成。
